SMT贴片工厂无尘装修

SMT贴片指的是在PCB基础上进行加工的系列工艺流程的简称,PCB(Printed Circuit Board)为印刷电路板。SMT是表zhi面组装技术(表面贴装技术)dao(Surface Mounted Technology的缩写),是电子组装行业里最流行的一种技术和工艺。



无尘装修


SMT生产线需要的辅助工具及对各区域的位置要求:
1、灭火器的放置区;灭火器要放置在立柱的旁边和SMT车间的四周,按照消防规定要求进行放置。
2、料架车的放置区;料架车位于SMT生产线的生产和机种切换时材料的更换,为了方便生产和提高材料更换的效率,最好把料架车放置在贴片机附近。
3、备料台的放置区;
备料台主要用于生产过程中的备料和机种切换前的材料准备工作,因此,备料台要放置在贴片机附近,最好和料架车放在一起,便于备好料后直接放在料架车上。
4、印刷工位小桌放置区;
辅助工具的放置,如擦拭纸、锡膏、酒精等,要放置在印刷机的附近以便于拿取使用,提高生产效率。
5、锡膏放置区;
锡膏放置区包括存放锡膏的冰箱、锡膏搅拌机、锡膏回温柜等,放在立柱旁边或者按照车间的要求摆放在车间的四周固定区域,但要便于操作人员的取放。
6、炉后目检区和维修区;
方便回流焊后半成品的目检和返修,在炉后放置一个小桌,专门用于炉后的目检和返修。
7、网板放置区;
网板放置区包括网板放置柜、网板清洗机、网板检查工具等,用于网板的存储、清洗和网板张力检查等,同时该区域要尽可能便于生产中网板的取放。
8、垃圾放置区;
生产中的垃圾主要来源于两部分,一是印刷操作中使用的无尘纸等,二是材料更换产生的废料盘和废料带等。这两部分产生的垃圾要分开放置,专门回收,特别是印刷机使用过的垃圾。因此,可以将垃圾区放置在印刷机或贴片机旁边,或者在立柱旁设置垃圾放置区,分开放置。
9、看板放置区;
SMT看板包括生产看板和品质管理看板等,可以集中放置在进入车间的出入口,同时在每条生产线头设立该生产线生产状态的看板,以便于生产者和管理者查看,及时了解目前SMT车间的生产状态和品质状况等。
10、产品放置区;
生产出来的产品包括成品、半成品两部分,要将这两个部分区域单独划分出来,进行严格区分,以免发生混乱。
11、SMT备件放置区;
SMT备件包括Nozzle、马达、皮带、气缸等,要放在专门的区域,方便生产中的取用。

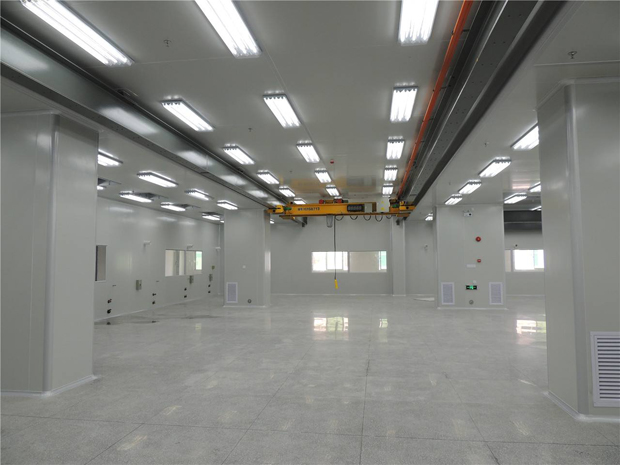

电子厂无尘装修

不同级别净化车间的半导体、微电子、光电技术、光学仪器、PCB、食品、模具等净化工程。按行业标准要求,净化级别从10-30万级,项目工程均通过权威部门检测。

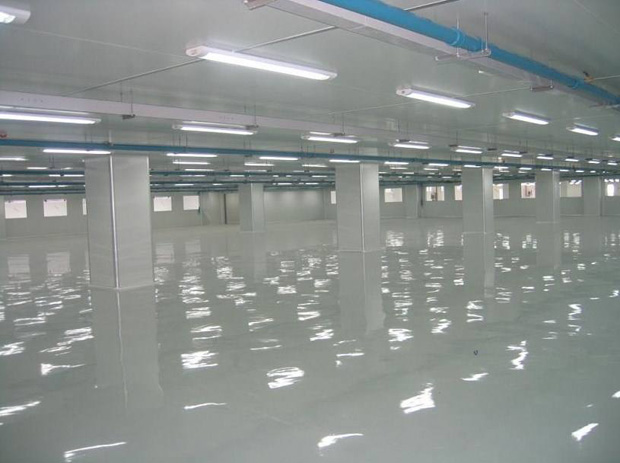

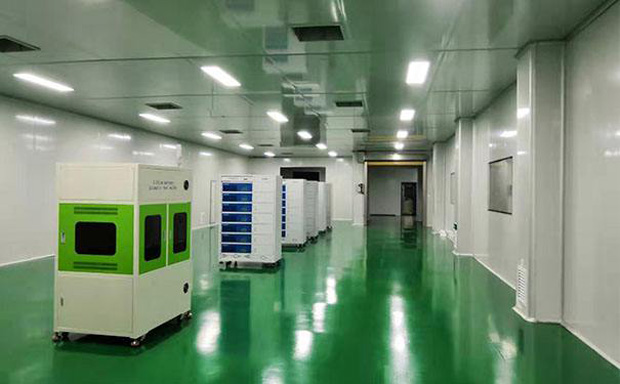

无尘车间装修
